日本tubesex人妻,国产亚洲精品视频在緌看,久久久久久久久性潮,日本一区免费在线观看

絕緣橡膠板老化的原因

1、氧氣與橡膠中的橡膠分子發(fā)生自由基鏈反應，分子鏈斷裂或過度交聯(lián)，導致橡膠性能發(fā)生變化。氧化是橡膠老化的重要原因之一。

2、臭氧的化學活性遠高于氧氣，破壞性也更大。它也破壞了分子鏈，但臭氧對橡膠的影響隨橡膠的變形而變化。當用作變形橡膠時，會出現(xiàn)垂直于應力方向的裂紋，即所謂的“臭氧裂紋”。作用于變形橡膠時，僅在表面形成氧化膜而不會開裂。

3、溫度過高會引起橡膠熱裂或熱交聯(lián)。但熱量的基本作用仍然是活化。增加氧擴散速度，激活氧化反應，從而加快橡膠氧化反應速度，這是一種常見的老化現(xiàn)象——熱氧老化。

4、光波越短，能量越大。破壞橡膠的是能量更高的紫外線。除了紫外線可以直接引起橡膠分子鏈的斷裂和交聯(lián)外，橡膠還吸收光能產生自由基，引發(fā)和加速氧化鏈反應過程。紫外線在加熱中起作用。光效的另一個特點是它主要生長在橡木表面。對于凝膠含量高的樣品，兩側出現(xiàn)網狀裂紋，即所謂的“輕外裂紋”。

5、在機械應力的反復作用下，橡膠分子鏈會斷裂，產生自由基，引發(fā)氧化鏈反應，形成機械化學過程。分子鏈的機械斷裂和機械活化的氧化過程。哪個占上風取決于其條件。另外，臭氧開裂很容易受到應力的影響。

6.水的作用有兩個方面。橡膠暴露在潮濕的空氣中或浸泡在水中時，很容易被破壞。這是因為橡膠中的水溶性物質和水基團被水等分溶解。由水解或吸收引起。特別是在浸水和暴露于大氣的交替作用下，會加速橡膠的破壞。但是，在某些條件下，水分不會損壞橡膠，甚至會延遲老化。

絕緣橡膠板厚度要求

所述絕緣橡膠板的配電室的具有較強的彈性和優(yōu)良的絕緣性能的特征。因此，在配電等工作場所廣泛用作臺面或地坪保溫材料。不同電壓的配電室厚度不同。.

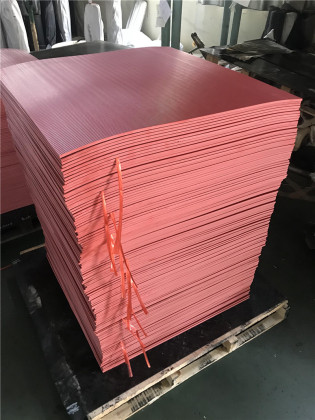

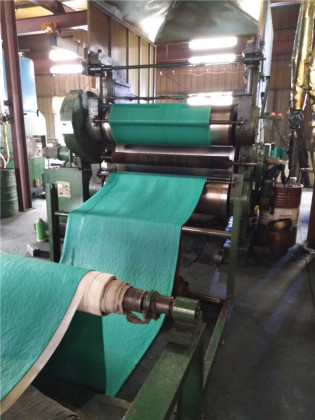

配電室絕緣橡膠板介紹：

1、簡介：是一種特殊橡膠制成的橡膠板，用于加強工作人員對地面的絕緣。絕緣膠板又稱絕緣膠墊、絕緣膠墊、絕緣毯、絕緣膠板等，具有較大的體積電阻率和抗電擊穿能力的膠板。

2、外觀：痕跡或凹凸：深度或高度不得超過膠板厚度公差；氣泡：每平方米不超過5個氣泡，面積小于1cm2，任意兩個氣泡之間的距離不小于40mm；雜質：深度和長度不超過膠板厚度不小于40mm；邊緣凹凸不平或海綿狀：寬度不超過10mm，長度不超過膠板總長度的1/10；裂紋：不允許。

3、用途：絕緣橡膠板廣泛用于電氣設備、發(fā)電機房、操作車間、變電站、電力板、配電室的輔助保護。

配電室絕緣橡膠板的特點：

● 絕緣橡膠板具有良好的物理機械性能，具有優(yōu)良的絕緣性能，可在-35～+100℃的干燥空氣中工作，介電常數(shù)要求高。通過43KV測試，660V正常工作。

● 絕緣橡膠板應存放在干燥通風的環(huán)境中，遠離熱源，并與地面和墻壁保持20cm 以上的距離。避免被酸、堿和油污染。不直接暴露在陽光下。

配電室絕緣橡膠板厚度要求：

1、配電室電壓10KV，8mm厚。工頻耐壓試驗10000V不擊穿1分鐘，工頻耐壓試驗18000V 20秒。

2、配電室電壓35KV，12mm厚。工頻耐壓試驗15000V不擊穿1分鐘，工頻耐壓試驗26000V20秒。

3、配電室低壓應小于5mm，小于500V。工頻耐壓試驗3500V不擊穿1分鐘，工頻耐壓試驗10000V 20秒。
